Вопросы формообразования пенобетонных блоков

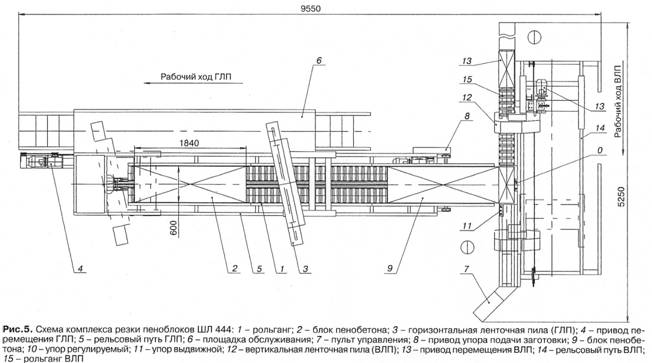

Техническая характеристика комплекса резки пеноблоков

ШЛ 444

Марка пенобетона по плотности ……………………………………………… …….D400-D600

Габаритные размеры блока:

длинах*ширинах*высота, мм . . ……………………………………………… 1840x600x620

Производительность, м3^, при размере готового

блока 600x300 x 200 мм……………………………………………………………… ………………… 4

Установленная мощность, кВт…………………………………………………………… …… 25,85

Скорость полотна пилы линейная, м/с, до ………………………………………………….36,4

Скорость перемещения ГЛП и ВЛП, м/с, до ……………………………………………… 0,06

Габаритные размеры комплекса:

длина*ширина*высота, мм…………………………………………………….9550x5250x2300

Масса, кг………………………………………………………………………………………….………… 3000

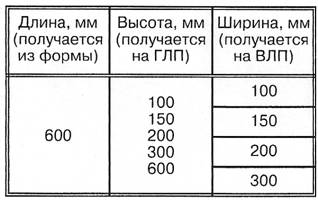

Комплекс резки позволяет полу­чать изделия нескольких типораз­меров. представленных в таблице.

В соответствии с требованием стандарта размеры могут быть уменьшены на толщину растворного шва (10 мм), или клеевого шва (2 мм), или, как мы предлагали [4], на толщи­ну универсального шва (6 мм).

В настоящее время в ООО «ИНТА- СТРОЙ» на базе комплекса ШЛ 444 разработан комплекс-автомат ШЛ444А, в котором резка блока пенобетона будет осуществляться в автоматиче­ском режиме.

При разработке ленточнопильных комплексов особенно интерес­ный вопрос возникает в выборе га­баритов крупноразмерных блоков, подлежащих распиловке. С одной стороны, чем больше габариты рас­пиливаемого блока, тем больше производительность пиления, мень­ше отходов в виде «горбушек» и меньше затрат на литьевые формы. С другой стороны, при этом значи­тельно возрастают габариты пиль­ного комплекса, может потребо­ваться установка дополнительных пил. Кроме того, при больших габа­ритах заливаемых блоков наблюда­ется значительный разогрев их серд­цевины и снижение прочности, что особенно характерно для легких пенобетонов.

Габариты крупноразмерных бло­ков должны быть кратны 600 мм с при­пуском на пиление, поэтому на наш взгляд оптимальной является отливка 1840x600x620 мм. В одной форме мож­но отлить два таких блока, тогда габа­риты формы будут 1840x1200x620 мм при объеме заливки 1,4 м3.

Совместная эксплуатация пиль­ного комплекса ШЛ 444 и установки фрезерования ШЛ 435 дает возмож­ность обработки всех шест граней заготовки, обеспечивая получение как пазогребневых плит, так и широ­кой номенклатуры высокоточных блоков.
