Дефекты стен, вызванных изменением свойств их материалов при длительных перерывах в строительстве и их устранение
- Нагели применяют при глубине расслоения не более 80 мм,. Они целесообразны для скрепления отслоившихся фактурных слоев из каменных дробленных материалов. Вокруг скважин перед забивкой нагеля удаляют щебень на глубину, обеспечивающую скрытие головки нагеля и восстановления нарушенного фактурного слоя. Нагели не должны доходить до внутренней поверхности панели на 2 .3 см.
- Стяжные болты используют в том случае, если расслоение панели более 80 мм. Их ставят в сквозные отверстия, просверленные в панелях. Головки болтов и шайб располагают так же, как и головки нагелей, в потайных углублениях, которые после установки болтов заделывают поризованным раствором. Шаг нагелей и болтов равен 300 .500мм.
- Скрепление панелей гвоздями и с помощью сварной или тканой сетки с последующим оштукатуриванием цементным раствором применяют при неофактуренных панелях с незначительным расслоением. Шаг забивки гвоздей 150 .200 мм. Гвозди должны быть защищены от коррозии напылением метала (металлизацией). Сварные сетки изготавливают из проволоки класса Вр-I диаметром 3 мм с квадратными ячейками размером 50 мм. Тканные сетки с размером ячеек 12 или 15 мм при диаметре проволоки 1,2 мм крепят к панели гвоздями, которые обвязывают оцинкованной проволокой диаметром 1,5 .3 мм. Чтобы наносимый раствор лучше сцеплялся с бетоном панели, между сеткой и поверхностью панели устраивают зазор 5 .6 мм путем установки фиксаторов из оцинкованной полосовой стали или проволоки. - При значительном расслоении керамзитобетонных и ячеистобетонных панелей их ремонт можно осуществить, применив торкрет-бетон с добавлением полимеров (ГКЖ-9 или латекса СКС-65 ТП). Торкрет-бетон наносят толщиной не более 50 мм после установки проволочной сетки.
5.Плохое состояние горизонтальных швов

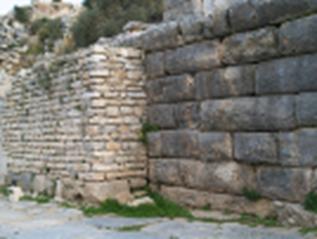

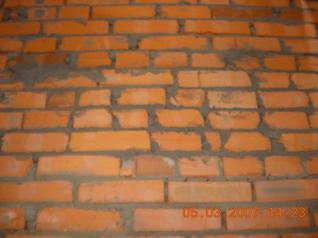

Рис.11, Рис.12 Плохое состояние горизонтальных швов, дефекты каменной кладки
- В случае низкой прочности бетона омоноличивания вертикальных стыков их усиливают путем инъекции цементного раствора. - При неудовлетворительном состоянии растворных горизонтальных швов можно по участкам удалить из них раствор и произвести зачеканку швов цементным раствором. - Если обследование показало неудовлетворительное состояние закладных и соединительных деталей, они должны быть усилены. Все конструктивные узлы, в которых сечение закладных деталей либо связей уменьшилось более чем на 30% по сравнению с проектным или образовалось более одной коррозионной язвы, также подлежат усилению
- При обнаружении в швах слабого раствора (марок ниже 25) его можно удалить участками небольшой протяженности (0,5 .1,0м) и зачеканить швы цементным раствором требуемой прочности.
