Дефекты стен, вызванных изменением свойств их материалов при длительных перерывах в строительстве и их устранение

Так как правило, не было произведено необходимой консервации конструкций строящихся объектов. В результате недостроенные здания и сооружения подвергаются многократному неблагоприятному воздействию среды; увлажнению, замерзанию и оттаиванию, нагреву и охлаждению.

1. Выветривание

Выветривание швов на значительную глубину ухудшает теплотехнические свойства кирпичной кладки на 10-15%, а также снижает до 15% ее несущую способность. Этот дефект устраняется путем укрепления швов цементным раствором

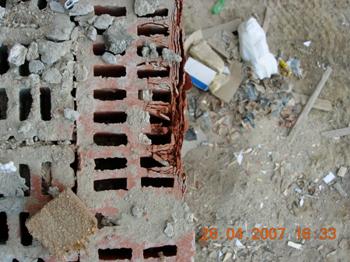

Рис.8, Рис.9 выветривание пустотелого кирпича

-

Верхние участки кирпичных стен, подвергшиеся существенному выветриванию, чаще всего проще разобрать и выложить вновь. Если же нарушенные участки стен располагаются ниже перекрытий, то объем работ резко возрастает и наряду с разборкой значительной части кладки стен становится необходимым производство демонтажа плит перекрытий. В этом случае нужно рассмотреть вариант усиления наружных участков стен, с помощью армированных растворных или железобетонных обойм с последующей инъекцией цементного раствора в кладку.

Рис.10 Схема усиления участка кирпичной стены: 1 – трещина, 2 - инъекционные шпуры, 3 – инъекционные патрубки, 4- цементно–песчаный раствор, 5 – трещина замазанная цементно-песчанным раствором

-

В стенах из крупных бетонных блоков, если не произошло недопустимого снижения прочности блоков, а только выветрился раствор в швах кладки, восстановить прочность последней можно путем инъекций в ее швы цементного раствора

Ремонт каменной кладки

Участки стен с трещинами шириной до 4 мм восстанавливают путем нагнетания в трещины кладки цементного раствора. Одиночные неглубокие трещины зачеканивают цементным раствором. Сквозные трещины с раскрытием более 4 мм в стенах толщиной более 1/2 кирпича устраняются путем частичной разборки кладки.

Разборку ведут с двух сторон на глубину в 1/2 кирпича поочередно с каждой стороны. Оставшуюся кладку промывают цементным молоком и выкладывают разобранный участок полнотелым кирпичом марки 100 на цементном растворе.

В стенах, толщиной менее 1/2 кирпича, имеющих большие участки повреждения, необходимо произвести полную разборку кладки, с последующим ее восстановлением.

При реконструкции кирпичных зданий или при их аварийном состоянии возникает необходимость в полной замене кирпичной кладки. В этом случае вначале между перемычками и подоконными участками устанавливают временные стойки из дерева или металла. При ширине простенков более 1 м устанавливают две и более стоек. Включение стоек в работу осуществляется с помощью клиновидных подкладок.

Для новой кладки применяют кирпич не ниже марки 100. Горизонтальные швы армируют, они должны быть тонкими. Это достигается путем плотного осаживания уложенного кирпича. Между верхом новой кладки и перемычкой или старой кладкой должен быть оставлен зазор, равный 3-4 см, который плотно зачеканивается жестким цементным раствором М100 и выше. В ряде случаев для обеспечения плотного прилегания новой кладки к старой в неотвердевший раствор швов кладки забивают плоские стальные клинья. Временные крепления снимают после того, как раствор новой кладки наберет не менее 50% прочности.

2. Снижение прочности бетона

- В крупнопанельных зданиях, как отмечалось выше, при длительном перерыве в строительных работах может снизиться прочность бетона панелей и бетона омоноличивания в вертикальных стыках, а также произойти коррозии арматуры панелей. Закладных деталей и стальных связей, соединяющих панели друг с другом и с перекрытиями.

3.Снижение несущей способности стеновых панелей

- При недопустимом снижении несущей способности стеновых панелей, вызванном уменьшением прочности бетона и коррозией арматуры, их можно усилить односторонним или двухсторонним (для внутренних стен) наращиванием /13/. Присоединить арматуру наращивания к усиливаемой панели можно с помощью "глухих" или сквозных анкеров. При устройстве наращиваний лучше всего применять торкет-бетон или набрызг-бетон.

4.Расслоение стеновых панелей

- Если в результате атмосферных воздействий произошло расслоение стеновых панелей, то их необходимо скрепить. Применяются различные способы скрепления расслоившихся наружных панелей /22/: нагелями, забиваемыми в просверленные скважины диаметром, на 2 .3 мм меньшим, чем диаметр нагелей (нагели делают длиной 220 .250 мм из круглой стали диаметром 8 .10 мм со шляпками - диаметром 60 .80 мм); стяжными болтами из круглой стали диаметром 8 .12 мм, имеющими шляпку и шайбу диаметром 60 .100мм; сварной или тканой сеткой и гвоздями длиной 200 .250 мм с последующим оштукатуриванием поризованным раствором
