Принципы усиления деревянных конструкций

Реконструкция кровли требуется при замене более, легкого кровельного покрытия (например, кровельного железа) на более тяжелое (асбестоцементные листы). В этом случае, как правило, необходимо увеличить уклон стропил и их сечение.

Усиление стропил при незначительных повреждениях гнилью осуществляют протезированием или наращива­нием. При необходимости увеличения уклона устанавливают новые стропила, которые соединяют с существую­щими стойками и подкосами (рис. 10). При наличии средней стены увеличения несущей способности стропил можно добиться установкой дополнительных подкосов, а в случае ее отсутствия — второй по высоте затяжкой или шпренгелем. Как быстро заказать грузовое такси perevozka134.ru.

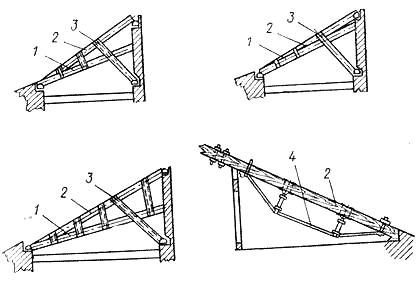

Рис 10. Усиление деревянных стропил:

1-усиливаемые стропила: 2-новые стропила; 3-подкос; 4-шпренгель.

Продольные трещины в стропилах стягивают металлическими хомутами на болтах.

Усиление деревянных стропильных ферм всех типов осуществляют различными способами с учетом характера обнаруженных дефектов:

при загнивании опорных концов ферм вырезают опасный участок, заменяя его протезами;

при недостаточной несущей способности стыка ниж­него пояса (растянутого раскоса) устраивают дополнительные накладки или растянутые тяжи между узлами ферм;

при потере устойчивости верхнего пояса или сжатых элементов решетки устанавливают дополнительные связи или увеличивают сечения элементов, прикрепляя к ним с помощью болтов или гвоздей дополнительные бруски или доски.

Усиление деревянных арок и рам зависит от вида конструкции и характера обнаруженных дефектов. Наи­более простым способом усиления гнутых арок из нескольких слоев досок, соединенных на гвоздях, является устройство обшивки из двух слоев досок, которые крепятся к вертикальным поверхностям арок также ни гвоздях. Кружальные арки усиливают постановкой ря­дом со старой аркой новой из косяков и скреплением их гвоздями или болтами.

Гнутые арки можно усилить, превратив их в металлодеревянные фермы (рис. 11).

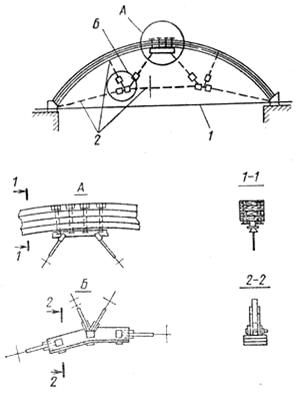

Рис 11. Усиление гнутых арок.

1-затяжка; 2-ферма усиления.

К распространенным дефектам в дощато-гвоздевых и клеефанерных рамах является выпучивание их ниж­них поясов в карнизных узлах. После разгрузки рам нижние пояса выправляют и усиливают постановкой парных накладок или нашивкой фанерных диагональных фасонок. Усиленные сжатые пояса смежных рам должны быть раскреплены связями. Нижние растянутые пояса рам усиливают парными накладками или металлически­ми тяжами.

Тонкостенные пространственные деревянные своды-оболочки усиливают пришивкой по поверхности купола дополнительного кольцевого настила из реек или поста­новкой изнутри ребер жесткости. Ребра усиления долж­ны упираться в нижнее растянутое кольцо из стали и в верхнее сжатое кольцо из деревянных кружальных ко­сяков. Таким образом, тонкостенный купол-оболочка превращается в ребристый купол. Загнившую на неболь­ших участках дощатую обшивку сводов заменяют новой.
