Принципы усиления деревянных конструкций
При поражении гнилью опорных частей отдельных балок перекрытий взамен обрезанного сгнившего конца устанавливают две накладки из досок, сечение которых определяется расчетом и должно быть несколько больше, чем сечение существующей балки (рис. 8).

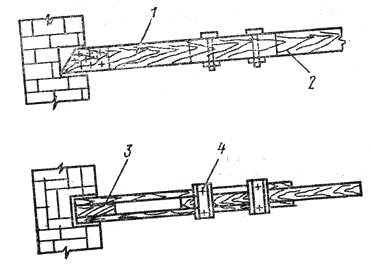

Рис. 8 Усиление балок перекрытия прутковыми протезами:
1-прутковый протез; 2-усиливаемая балка; 3-вкладыш; 4- соединительные элементы.
При большом объеме повреждений применяют прутковые протезы, которые изготовляют заранее в мастерских. Длину протезов принимают на 10 % больше двойной длины обрезанного конца балки. Опорные части выполняют из швеллеров (№ 20—30 — для балок междуэтажных перекрытий, № 12—16 — для чердачных перекрытий).
Для установки прутковых протезов под дефектные балки подводят временные опоры, разбирают деревянное перекрытие по ширине на 75 см снизу и на 1.5 м сверху от стены, спиливают поврежденный участок балки по длине примерно на 0,5 м, заводят протез в опорную нишу и скрепляют его с балкой гвоздями (рис. 9).

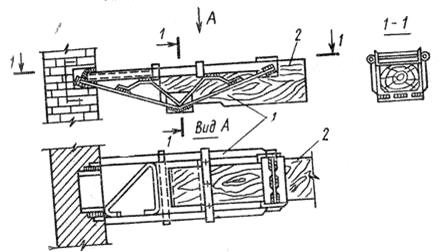

Рис 9. Усиление балок перекрытия прутковыми протезами.
1-прутковый протез; 2-усливаемая балка.
Пораженную грибком древесину необходимо немедленно сжечь; новую древесину должны применять в воздушно-сухом состоянии, а также обрабатывать огнезащитными составами и антисептиками.
При повышенных нагрузках на перекрытие в деревянных балках появляются продольные трещины в средней зоне. Аналогичные трещины могут возникнуть и при усушке древесины.
При незначительных дефектах деревянных перекрытий их ремонт осуществляют протезированием, наращиванием сечения балок, частичной заменой черного или чистого пола. Протезирование применяют при поражении гнилью или жучками небольших участков балок, оно заключается в аккуратном вырезании дефектного участка и установкой на гвоздях (болтах) новой древесины. Места усиления должны быть соответствующим образом антисептированы.
При усилении наращиванием сечение балки увеличивается накладками расчетного сечения по всей длине или на части пролета. Усиливаемые элементы крепят к существующей балке гвоздями или болтами.
При достаточной толщине перекрытия усиление до деревянных балок может быть осуществлено с помощью надбалок или подбалок, которые крепят к усиливаемой балке с помощью вертикальных болтов. Усиленные концы балок междуэтажных перекрытий антисептируют и заделывают в стены наглухо, в чердачных перекрытиях балки оставляют открытыми сверху, утепляя их эффективным материалом.
Элементы усиления должны быть изолированы от каменной кладки (бетона) прокладкой из толя или рубероида.
При значительных дефектах деревянных балок рекомендуются преобразование их в шпренгельные фермы, в балки составного сечения или полная замена путем установки рядом с поврежденной балкой новой.
Ремонт деревянных покрытий, как правило, связан с расстройством узловых соединений (появлением трещин в местах концентрации напряжений), обнаружением продольных трещин в стропильных конструкциях из-за усушки древесины или перегрузки кровли, гниением деревянных конструкций из-за плохого проветривания, замачивания, некачественного антисептирования и т.п. Чаще всего гниению подвержены мауэрлат и участки стропильных ног, примыкающих к нему. При перегрузке кровли появляются также расслоения древесины в стропилах в местах крепления затяжки.
