Расчет сборной ребристой железобетонной панели перекрытия

Страница 2

Модуль упругости арматуры Es=1,8·105 МПа.

Ненапрягаемая арматура в полке панели Bp-I, в ребрах – Bp-I. Es=1,7·105 МПа, Rs=365 МПа.

Расчетное сопротивление на действие поперечной силы Rsw=265 МПа.

Панель будет эксплуатироваться при влажности окружающей среды 75%.

2.4. Расчет полки панели на местный изгиб

Полка рассчитывается как балочная плита на изгиб в коротком направлении, так как соотношение длинной и короткой стороны больше двух. Полка рассматривается как частично защемленная в продольных ребрах.

Расчетный пролет полки – расстояние в свету между продольными ребрами.

мм =1,19 м

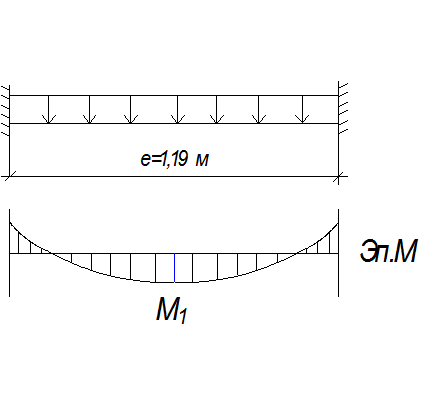

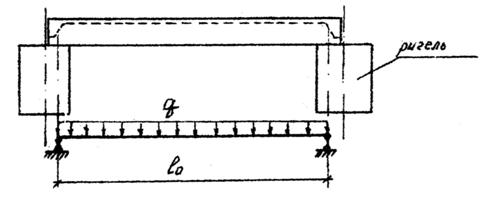

Расчетная схема полки

Рис. 2. 2

Для расчета выделяем полосу шириной 1 м. (см. рис. 1.1.). Погонная нагрузка на балку собирается с грузовой площади шириной 1 м. (см. табл. 2.1):

Н/м,

где γn=0,95 – коэффициент надежности по назначению здания

q1=1650 Н/м2 – собственный вес полки,

q1=γ·h'f·γf=25000·0,06·1,1=1650 Н/м2

Момент в середине пролета с учетом возможного образования пластического шарнира

Н·м

Расчет прочности нормальных сечений.

Ширина расчетного сечения b1=100 см, высота h'f=6 см, полезная высота сечения

см

Находим коэффициент αm:

По табл. 3.1 [3] находим ξ=0,04 и η=0,98

Определяем граничное значение относительной величины сжатой зоны бетона:

где - характеристика сжатой зоны бетона

- напряжение в арматуре.

, площадь арматуры на 1пог.м. ширины полки находим по формуле:

см2

По табл. 6.22 [4] принимаем сетку с поперечной рабочей арматурой Вр-I d=4мм, шагом 150 мм, площадью на 1 пог.м. AS=1,01 см2. Распределительная арматура (продольная) принимается по табл. 6.2. [4], d=3 мм, шагом 200 мм.

Армирование полки панели производим в соответствии с эпюрой моментов (рис. 2.2)

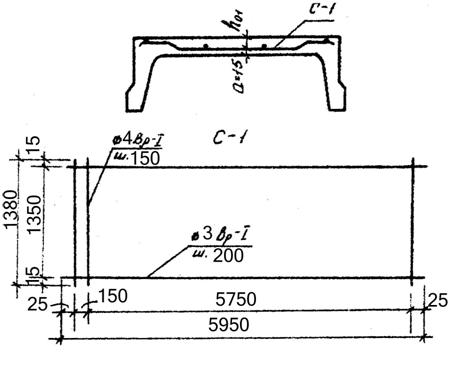

Армирование полки панели
