Расчет сборной ребристой железобетонной панели перекрытия
2.1.Конструкция панели.
Назначаем высоту панели
мм,
где
мм - расчетный пролет панели при опирании на ригель сверху.
Принимаем h=390 мм. Панель проектируется без промежуточных поперечных ребер.
Номинальные размеры панели
мм.
Конструктивные размеры панели
мм.
Назначаем ширину полки 60 мм, ширину продольных ребер 70 мм.

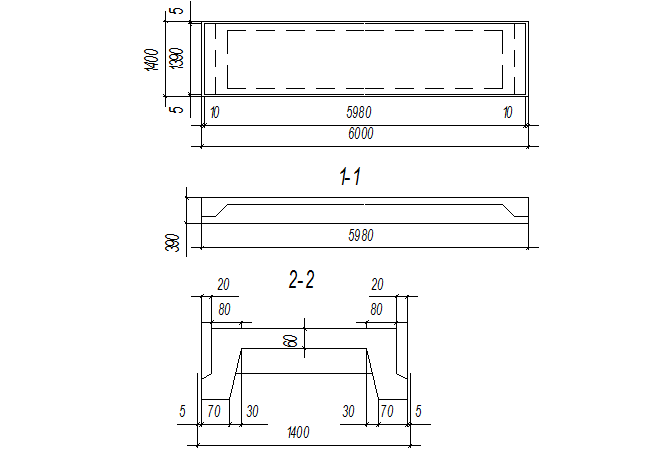

Конструкция и размеры панели приведены на рис. 2.1
Конструкция и размеры панели
Рис. 2. 1
2.2.Сбор нагрузок на перекрытие.
Таблица 2.1
Нагрузки на 1м2 плана здания
|
Вид нагрузки |
Нормативные нагрузки, Н/м2 |
Коэффициент надежности по нагрузки, γƒ |
Расчетная нагрузка, Н/м2 |
|
1. Постоянная: от плиточного пола δ=15 мм, ρ=2000 кг/м3 от слоя цементного раствора δ=20 мм, ρ=2000 кг/м3 собственный вес панели |
300 400 2500 |
1,1 1,3 1,1 |
330 520 2750 |
|
ИТОГО |
gn=3200 |
g=3600 | |
|
2. Временная: кратковременная длительная |
1500 6500 |
1,2 1,2 |
1800 7800 |
|
ИТОГО |
ρn=8000 |
ρ=9600 | |
|
3. Полная |
qn=gn+ ρn qn=11200 |
q=g+ρ q=13200 |
2.3.Материалы для панели перекрытия
Бетон тяжелый класса В30 с объемным весом 2500 Н/м3.
Расчетное сопротивление бетона сжатию Rb=17,0 МПа.
Расчетное сопротивление бетона растяжению Rbt=1.30 МПа.
Нормативное сопротивление бетона сжатию и растяжениюRbn(Rb,ser)=22,0 МПа; Rbtn(Rbt,ser)=1,80 МПа.
Коэффициент условной работы бетона γb2=0,9.
Бетон подвергается тепловой обработке при атмосферном давление. Начальный модуль упругости бетона Eb=29,0·103 МПа.
Передаточная прочность бетона устанавливается так, чтобы
Напрягаемая арматура класса К – 7 натягивается механическим способом на упоры. Технология изготовления панелей перекрытия агрегатно-поточная.
Расчетное сопротивление арматуры растяжению Rs=1100 МПа. Нормативное сопротивление арматуры растяжению Rsn=1335 МПа.
