Усиление балок

Усиление металлических балок осуществляют увеличением сечения, при этом необходимо выполнить их раз­грузку не менее чем на 60 % или установить временные дополнительные опоры. При проектировании усиления необходимо придерживаться следующих технологических правил: объем сварки должен быть минимальным, сварные швы следует располагать в удобных доступных местах, необходимо избегать потолочной сварки, сначала надо усиливать нижний пояс, а затем верхний, что исключает прогиб балки в момент усиления.

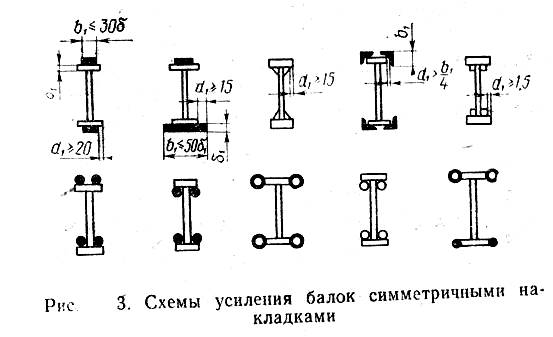

Наиболее простой способ усиления — симметричны­ми накладками (рис. 3), однако при этом возникает необходимость в большом объеме потолочной сварки. При большой ширине нижней накладки можно избежать потолочных швов, однако ширина ее не должна превы­шать 50d, в противном случае возникает значительная концентрация напряжений по кромкам балки.

Проверку прочности и устойчивости усиленной бал­ки производят как для цельного сечения, так как крити­ческие усилия не зависят от величины напряжений, су­ществовавших до усиления.

Для повышения местной устойчивости локальных участков стенки балки устанавливают на этих участках короткие ребра жесткости, окаймляя их продольными ребрами (рис. 4).

Эффективным способом усиления сплошных балок являются натяжные устройства, которые обеспечивают стабильную величину предварительного напряжения, не зависящую от податливости анкеров и вытяжки затяжек. Такие способы позволяют регулировать усилие предварительного напряжения в нижнем поясе балки. Один из вариантов усиления представлен на рис. 5.

Распорные элементы выполняют в виде секторов с гнез­дами, образующих с осью разрезные шарниры, располо­женные между скошенными торцами распираемых балок, натяжное устройство требуемой массы располага­ют внутри колонны. Этот способ наиболее эффективен при усилении подкрановых балок, так как требует ми­нимальных трудовых и материальных затрат.
