Компоновка конструктивной схемы сборного перекрытия

В состав балочного перекрытия входят панели и поддерживающие их ригели. Ригели опираются на внутренние колонны и наружные несущие стены. Компоновка состоит из выбора сетки колонн, направления ригелей (продольного или поперечного), типа и ширины панелей.

Здание с неполным железобетонным каркасом, размеры здания в плане 16,8×30 м.принимаем поперечное расположение ригелей (рис 1.1). Ширина рядовой панели 1,4 м. Раскладка панелей начинается со среднего пролета. В среднем пролете принимается 2 рядовых панели и 2 связевые:

м

В крайнем пролете 3 рядовых панели и доборный элемент шириной 0,5 м.: 3·1,4+0,5+0,7+0,2=5,6 м, где 0,2 м. – привязка несущей стены. Для расчета принимаем рядовую панель номинальной шириной 1,4 м. Тип панели – ребристая.

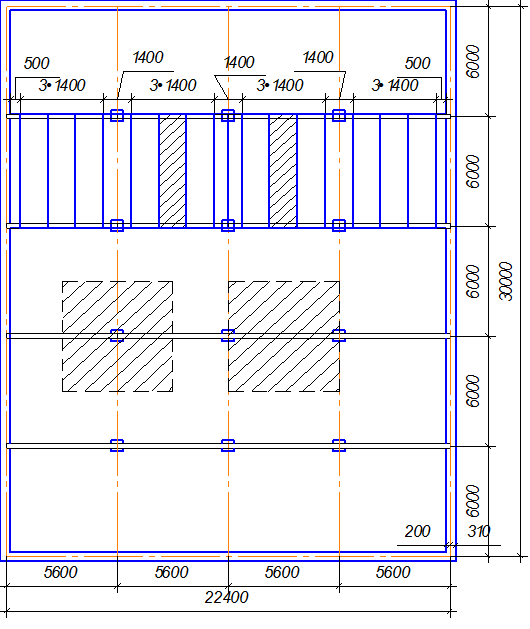

Рис. 1. 1
