Планировочная и пространственная характеристика комплекса.

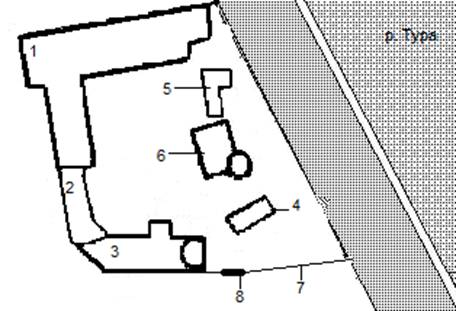

Схематический план комплекса
1- Здание Тюменской семинарии.
2- Административное здание комплекса Тюменьрестоврация
3- Церковь Петра и Павла
4- Церковная лавка
5- Хозяйственная постройка
6- Троицкий собор
7- Каменная стена
8- Въездные ворота
Форма плана монастыря неправильная, в виде прямоугольной трапеции.
Граница образована с трех сторон стеной комплекса и примыкающей к ней церкви Петра и Павла, зданий тюменской семинарии, а с восточной стороны берегом реки Тура.
Весь комплекс Троицкого монастыря состоит на сегодняшней день из таких основных элементов: Троицкий собор, Церковь Петра и Павла и пристроенная к ней шатровидная колокольня, двухэтажное здания Тюменской семинарии, здание в котором разместились реставрационные мастерские, церковной лавки, хозяйственного здания, центральные ворота – вход на территорию монастыря.
Пятиглавая Петропавловская церковь (закончена в 1755 г.) имеет крестообразный план, что вовсе не характерно для Сибири (в Тюменской области других таких нет), зато вполне обычно для Украины того времени. Рядом с ней стоит более ранняя шатровая колокольня. Сохранились также двухэтажный настоятельский корпус (1730-е годы) и монастырская ограда (закончена в 1741). Длина ограды 392 метра, высота 5 метров, она окружает монастырь с трех сторон. Четвертой каменной постройкой монастыря стали двухэтажные настоятельские покои, сооруженные в 1739 году в одной связи с оградою, с кладовыми под ними двумя палатами. Скромность архитектуры вполне соответствует назначению этого здания как жилого дома настоятеля монастыря. Окна открывают вид на Ямскую слободу с одной стороны и на монастырский двор с двумя громадными церквами в нем.

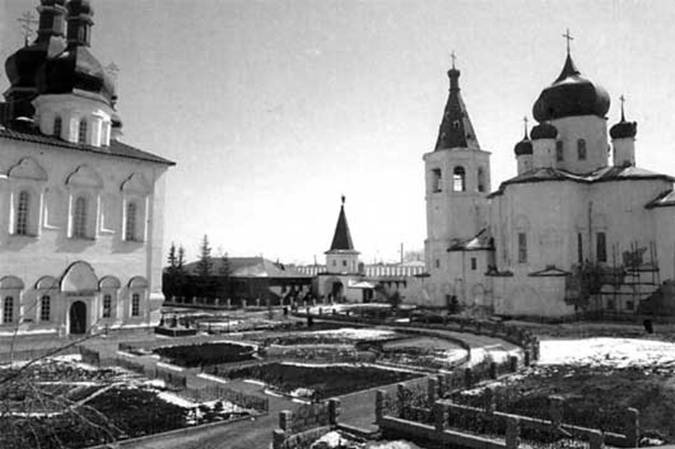

От дома настоятеля можно увидеть все постройки монастыря - обе церкви, Троицкий собор, деревянные здания служб и келий, ограду. Высокая, почти крепостная ограда с массивными пилястрами и контрфорсами на внешних углах, сомасштабна мощным формам церквей и тесно с ними связана. Все три монастырских храма были поставлены по диагонали таким образом, что при взгляде из города они не перекрывают друг друга и компонуются в сложную композицию. В центре этой композиции оказывается самый статичный и массивный Троицкий собор - главная ось и центр тяжести всего ансамбля.
