Усиление кладки железобетоном

Кроме армирования, кладка может быть усилена железобетоном в виде так называемых комплексных конструкций и сталь­ными или железобетонными обоймами. Такие конструкции называются комплексными.

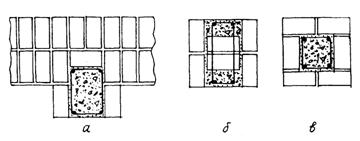

Железобетон рекомендуется располагать с внешней стороны кладки, что позволяет проконтролировать качество уплотнения уложенной бетонной смеси и является более рациональным при внецентренном сжатии и изгибе (рис. 9, а, б). В отдельных случаях железобетон располагается внутри клад­ки (рис. 9, в).

Усиление каменных конструкций железобетоном применяется случаях, когда требуется значительно увеличить несущую способность сильно нагружен­ных элементов при центральном и внецентренном сжатии. Применение в этом случае комплексных конструкций позволяет уменьшить размеры се­чений элементов.

Железобетонный скелет, пронизывающий каменную кладку, бето­нируется по мере возведения каменной кладки (ярусами высотой до 1,2 м при внутреннем расположении железобетонного сердечника или на всю высоту этажа при наружном расположении железобетона). Железобетон, а именно, его продольная арматура, воспринимает все растягивающие усилия при изгибе и внецентренном сжатии, а кладка и частично железобетон вос­принимают сжимающие усилия.

Арматурные каркасы в бетоне комплексных элементов делают обычно вязаными. Толщина защитного слоя бето­на для стержней продольной арматуры должна быть не менее 20 мм при их диаметре до 20 мм и 25 мм - при больших диаметрах. Расстояние в свету между этими стержнями должно быть не менее 25 мм и не менее их диа­метра. Хомуты следует располагать по высоте не реже чем через 300 мм (4 ряда одинарного кирпича).
