Усиление кирпичной кладки с помощью арматуры

Несущая способность каменной кладки может быть повышена вве­дением в рабочее сечение более прочных материалов для совместной рабо­ты их с кладкой. Наиболее распространённым способом усиления кладки является её армирование, которое может быть двух видов: а) поперечное (сетчатое) из стальных сеток, укладываемых в горизонтальных швах; б) продольное - из продольных арматурных стержней с хомутами, устанавли­ваемых снаружи кладки или внутри в швах между кирпичами.

Поперечное (сетчатое) армирование с расположением арматуры в горизонтальных швах кладки (рис. 7) препятствует развитию в ней попе­речных деформаций, воспринимает растягивающее усилие и тем самым разгружает соответствующие компоненты кладки, повышая ее прочность в 2,0- 2,5 раза. Сетчатое армирование применяется для усиления кладки из кирпи­ча всех видов.

Сетчатое армирование допускается применять только в тех случа­ях, когда повышение марок кирпича, камней и растворов не обеспечивает требуемой прочности кладки и площадь поперечного сечения элемента не может быть увеличена.

Не допускается применять сетчатое армирование стен помещений с влажным и мокрым режимами.

Марка кирпича, применяемого для армокаменных конструкций, как правило, должна быть не менее 75, а камня- не менее 50. Как исключение при соответствующем обосновании может быть допущено применение кирпича марки 50 и камня марки 35.

Марка раствора, в который укладывают арматуру, должна быть не ниже 50.

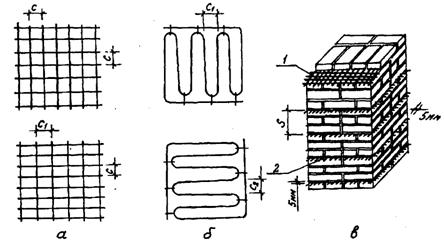

Для поперечного армирования применяются квадратные или пря­моугольные в плане сетки или сетки типа «зигзаг» (рис. 7,а,б). Сетки типа «зигзаг» укладываются в 2 смежных рядах кладки так, чтобы направление стержней в них было взаимно перпендикулярным. Такая пара по несущей способности считается равноценной одной прямоугольной. Сетки «зигзаг» состоят из нечетного числа стержней (рис. 7,в).

Размеры ячеек сетки с1, с2 принимаются не менее 30 мм и не более 120 мм, они также не должны превышать 1/3 наименьшего размера сечения в плане. Расстояние между сетками по высоте s не должно превышать 5 рядов кирпичной кладки из обыкновенного кирпича (40,0 см), 4 рядов кладки из утолщенного кирпича и 3 рядов кладки из керамических камней и должно быть не более наименьшего размера сечения.

Сетки типа «зигзаг» более эффективны по сравнению с прямо­угольными, особенно в кладке ранних возрастов и в свежесложенной клад­ке. Это имеет практическое значение при необходимости повышения проч­ности зимней кладки в момент оттаивания.

Продольное армирование применяют для усиления, глав­ным образом, несущей способности кладки на растяжение, при изгибе и внецентренном сжатии.

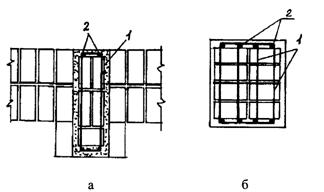

Армирование столбов продольной вертикальной арматурой может быть внутренним (рис. 8,а) с укладкой арматуры в вертикальных швах кладки или наружным (рис. 8,6) под слоем цементного раствора, который защищает ее от коррозии.

Внешнее армирование столбов отличается простотой и удобством выполнения, и применяется во всех случаях, где отсутствуют те особые условия, которые требуют устройства внутренней арматуры.

Кирпич для кладки может быть сплошной или пустотелый. Штука­турный или кладочный раствор, обволакивающий арматуру, должен быть марки не ниже 25, а во влажных условиях, а также в открытых и подземных конструкциях - не ниже 50.
