Системы отопления с вертикальными и горизонтальными стояками

Если нагревательные приборы разных этажей подключаются к единому стояку, то такая система яв­ляется системой с вертикальными стояками. Если нагревательные приборы одного эта­жа подключаются к единому стояку - это система с горизонтальными стояками. Преимуществом системы с горизонтальным расположением стояка является меньшая стоимость монтажа и экономия труб. Недостатком является сложность эксп­луатации и возможность скопления воздуха в на­гревательных приборах с образованием воздушных пробок.

Системы отопления тупиковые я с попутным движением воды в магистралях

Показанные на рис. 1.2

системы отопления относят­ся к так называемым тупиковым системам, в которых циркуляционные кольца не равны по длине, при­чем самое короткое кольцо проходит через стояк, ближайший к котлу, а самое длинное - через стояк, наиболее отдаленный от котла.

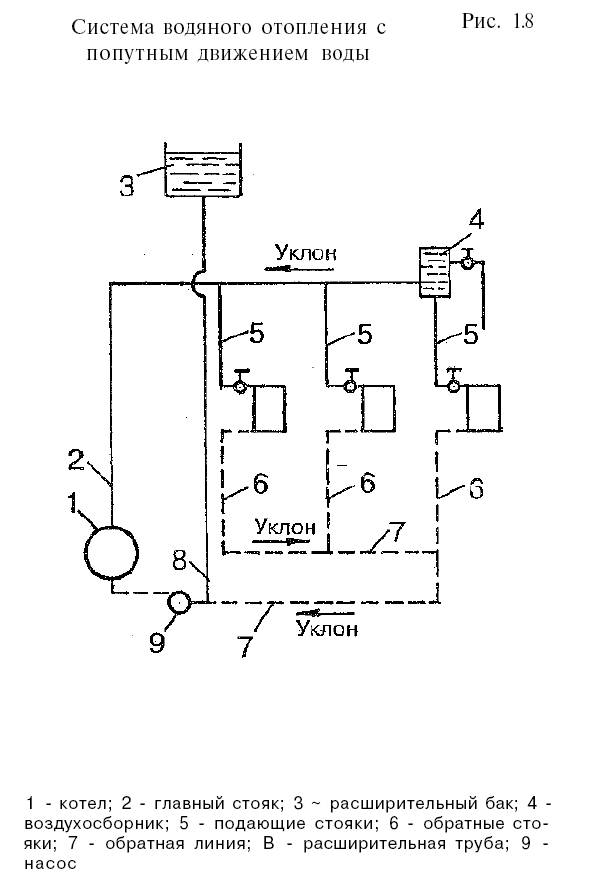

На рис. 1.8

изображена система отопления другого типа, где длина всех колец одна и та же и, следова­тельно, одинаково сопротивление колец (при одина­ковой тепловой нагрузке стояков). Такие системы называют системами с попутным движением воды, причем их обычно устанавливают только в систе­мах с насосной циркуляцией. В этих системах все стояки и нагревательные приборы находятся почти в равных условиях, что значительно облегчает регу­лировку.

Недостаток систем с попутным движением воды: состоит в том, что для их устройства требуется большее количество труб, чем для тупиковых систем.
