Разработка межгосударственных стандартов взамен ГОСТ21520-89 и ГОСТ25485-89 в части ячеистых бетонов автоклавного твердения

Какие основные отличия имеют вновь разрабатыва­емые ГОСТы по сравнению с действующими ГОСТ 21520-89 и ГОСТ 25485-89?

Во-первых, во вновь разрабатываемые ГОСТы включен только автоклавный ячеистый бетон, так как неавтоклавный ячеистый бетон по своим физико-ме­ханическим характеристикам, области применения, сырьевой базе, технологии изготовления значительно отличается от автоклавного ячеистого бетона. Поэтому на неавтоклавный ячеистый бетон во избежание разночтения необходимо разработать свой норматив­ный документ.

Во-вторых, во вновь разрабатываемом ГОСТ 25485 к конструкционно-теплоизоляционным ячеистым бето­нам относятся все автоклавные ячеистые бетоны, для которых класс по прочности при сжатии не ниже В 1,5 независимо от средней плотности.

Этим снято ограничение, указанное в ГОСТ 25485—89, когда изделия со средней плотностью ниже 500 кг/м3 отно­сятся исключительно к теплоизоляционному материалу и в несущих конструкциях применяться не могут.

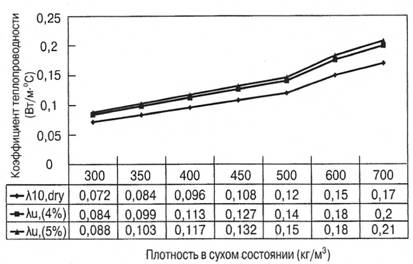

В-третьих, коэффициенты теплопроводности ƛ (Вт/(м °С) для сухого материала приняты на основании результатов обобщения многочисленных исследований, проведен­ных в России и за рубежом [6,7,8,11,12] и соответству­ют данным, приведенным в гармонизированном Евростандарте EN 1745:2002 (Е).

Для определения расчетной величины коэффициен­та теплопроводности, учитывающего влажность стены, применена методика, изложенная в EN 1745:2002 (Е).

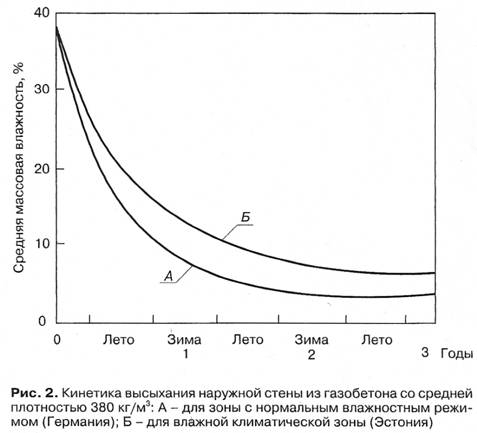

Равновесная влажность автоклавного ячеистого бе­тона определяется по результатам обследований кон­струкций в конкретном регионе. Многочисленные экс­периментальные исследования [6, 7, 8, 11, 12, 13] пока­зали, что у ячеистых бетонов, изготовленных на сме­шанном вяжущем и песке, равновесная влажность в нормальных условиях эксплуатации (условия А) состав­ляет 3,5—5%, а во влажных условиях (условия Б) состав­ляет 4,5—6%. Поэтому для нормальных условий эксплу­атации (условия А) равновесная влажность принята равной W = 4% вместо 8%, а для влажных условий экс­плуатации (условия Б), равновесная влажность наруж­ных стен принята равной W = 5% вместо 12%, указан­ных в СНиП 23-02-2003 и СП 23-101-2004.

Для ячеистых бетонов, изготовленных из других сы­рьевых компонентов, пенобетонов, а также для тех ре­гионов, где определения равновесной влажности в на­турных условиях не проведены, в расчетах принимают действующие нормативные величины равновесной влажности [3].

B-четвертых, по аналогии с EN 771-4:2003 из ГОСТ 21520 исключено требование по отпускной (послеавтоклавной) влажности ячеистого бетона — не более 25% по весу, так как, с одной стороны, отпускная влажность не является физико-механической характеристикой материала и не

учитывается при прочностных или теплотехнических расчетах

конструкций. С другой стороны, для обеспече­ния 25%-й отпускной влажности смесь должна формо­ваться при водотвердом отношении В/Т <0,5 (так назы­ваемые густые смеси) с использованием ударной или вибротехнологии.

Из зарубежных фирм пока исключением является немецкая фирма «Маза-Хенке», которая на Сморгонском заводе в Белоруссии, выпускающем неармированные изделия, поставила смеситель и ударные площад­ки, которые позволяют формовать смесь с В/Т = 0,48. В то же время другие заводы работают на оборудовании фирм «Хебель», «Верхан» и др. с применением литьевых технологий при В/Т = 0,62—0,64.

На наш взгляд всегда следует стремиться снизить ко­личество воды затворения, т. е. снизить В/Т, так как это уменьшает количество конденсата в автоклавах, снижает время вызревания массивов, уменьшает отпускную массу изделий, приводит к снижению усадочных деформаций бетона при высыхании и др.

Но с другой стороны, использование динамических воздействий при формовании вызывает необходимость применения более жестких (более дорогих) форм, со­здания более энергоемких смесителей, осложнения с фиксацией арматурных каркасов и другие проблемы. Поэтому к вопросу снижения В/Т следует подходить дифференцированно и выбирать тот способ, который для конкретных условий является наиболее целесооб­разным, например введение в состав ячеисто-бетонных смесей водоредуцирующих или комплексных добавок на их основе.

В новых стандартах сняты противоречия между от­дельными положениями двух действующих стандартов. Исключено деление изделий по геометрическим разме­рам, а также ужесточены требования по отклонениям от геометрических размеров.
